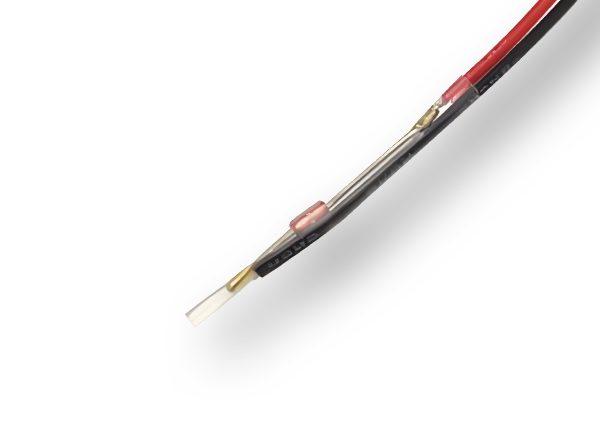

YL-TM-40-200KTY-84-130-20温度保护器

产品简述

YL-TM-KTY84系列为硅基温度传感器，采用半导体硅材料的温度敏感性设计。其输出为正温度系数（PTC）电阻，即电阻值随温度升高而增大，25°C时精度可达±0.1°C具有线性度好、精度较高、长期稳定性强的特点

典型应用

• 电机温度测量
• 水箱油箱温度测量与传递
• 机械设备过热保护
• 加热控制系统、电源供电保护
• 机械设备温度测量
• 家电温度测量

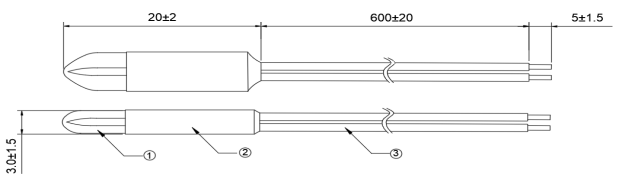

结构与外型尺寸

#	1	2	3	温度测量范围
名称	热敏电阻	热缩管套	单芯线0.35²mm	-40℃~200℃

电气性能

环境温度		温度系数	KTY84-130
(℃）	（℉）	（%K)	电阻值 (Ω）			偏差范围   (K)
			MIN.	TYP.	MAX.
-40	-40	0.84	340	359	379	±6.48
-30	-22	0.83	370	391	411	±6.36
-20	-4	0.82	403	424	446	±6.26
-10	14	0.80	437	460	483	±6.16
0	32	0.79	474	498	522	±6.07
10	50	0.77	514	538	563	±5.98
20	68	0.75	555	581	607	±5.89
25	77	0.74	577	603	629	±5.84
30	86	0.73	599	626	652	±5.79
40	104	0.71	645	672	700	±5.69
50	122	0.70	694	722	750	±5.59
60	140	0.68	744	773	801	±5.47
70	158	0.66	797	826	855	±5.34
80	176	0.64	852	882	912	±5.21
90	194	0.63	910	940	970	±5.06
100	212	0.61	970	1000	1030	±4.9
110	230	0.60	1029	1062	1096	±5.31
120	248	0.58	1089	1127	1164	±5.73
130	266	0.57	1152	1194	1235	±6.17
140	284	0.55	1216	1262	1309	±6.63
150	302	0.54	1282	1334	1385	±7.1
160	320	0.53	1350	1407	1463	±7.59
170	338	0.52	1420	1482	1544	±8.1
180	356	0.51	1492	1560	1628	±8.62
190	374	0.49	1566	1640	1714	±9.15
200	392	0.48	1641	1722	1803	±9.71
