产品简述

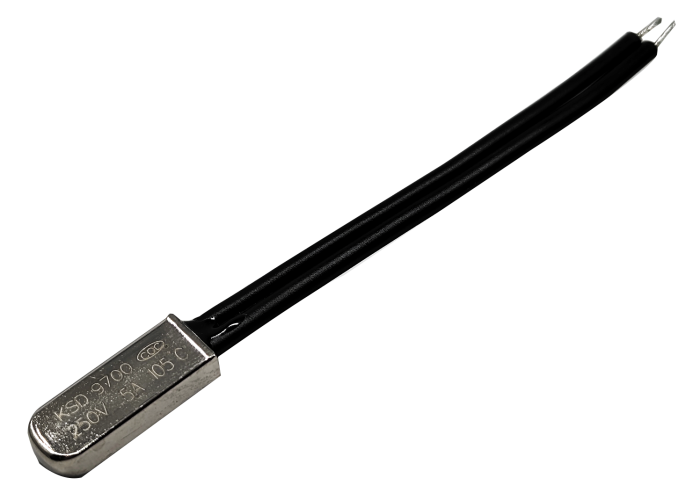

YH-KSD9700系列热保护器是由碟形高灵敏双金属元件、动触头、静触片、固定底座、外壳、耐温导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。工作时双金属元件处于自由状态，动触头与静触片闭合，电路导通。当使用电器因故障发热而使温度上升至热保护器的动作温度时，双金属元件受热产生内应力而迅速动作，推开动触头离开静触片而断开电路，从而切断故障电器电源起到保护电器作用。当被保护电器温度下降到热保护器的额定复位温度值时，双金属元件恢复到初始状态触点闭合，电器恢复正常工作。该产品具有电阻小、感温快、动作迅速、安全可靠、体积小等优点。
| 性能参数 | |||
| 参数名称 | 参数 | ||
| YH-KSD9700-105-5A-FC | YH-KSD9700-140-5A-FC | YH-KSD9700-190-5A-FC | |
| 开关类型 | 常闭型温度到动作温度自动断开 | ||
| 动作温度 | 105±5℃ | 140±5℃ | 190±5℃ |
| 复位温度 | 75±15℃ | 100±15℃ | 150±20℃ |
| 电流电压 | 5A250V交直流通用 | ||

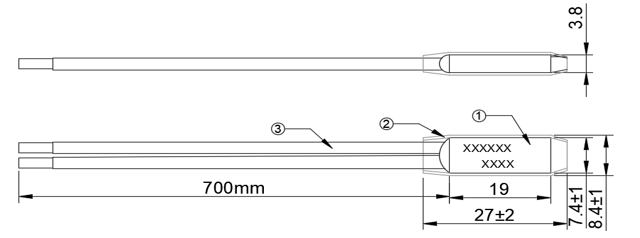

结构与外型尺寸
①温控开关本体(金属外壳) ②热缩套管 ③输出导线 22AWG 线长70mm
