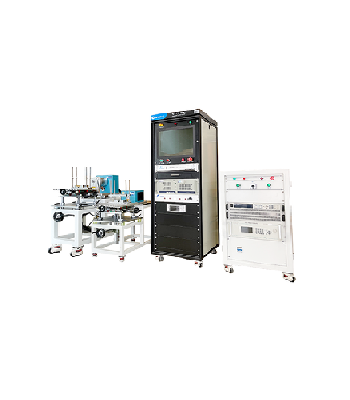

产品简述
YL-TCS系列电机调零匹配检测系统用于使用磁性编码器 ，磁阻式旋转变压器零点调试，电机零点匹配测试，电机加速性能，电机运行状态检测的专用设备。
为什么要调零
编码器调零是指将编码器的参考位置（零点）与电机轴的零点位置对齐。这个过程对于电机的矢量控制至关重要，因为矢量控制依赖于编码器提供的精确位置信息，如果编码器的零点位置不准确，会导致电机的无功电能增大，无功能量的增加使电机瞬间发热，热能无法快速排出，可能出现电机的能效比例降低，热量聚集，产生故障及安全事故，电机零点与编码器零点是位置闭环控制中最重的一环，直接会影响到电机的振动幅度，动力输出的平顺度，从而影响电机服务的主体舒适度与效率，安全系数。
典型应用
- 永磁同步电机（磁性编码器）零点自动调试
- 永磁同步电机 （旋转变压器）零点自动调试
- 磁阻式旋转变压器零点自动调试
产品特点
- 简单高效的调零过程，节省人力及时间
- 动态采样电机零点
- 动态采样旋变零点
- 跟随零点调试（更精确）
- 调零后电机性能检测（保障工况）
- 无编码器电机驱动系统（动态真实采样）
- 简单高效的调零过程，节省人力及时间
- 智能自适应任意电机特性的上位机软件
- 可测带同款编码器的不同系列的同步电机
- 电机的多性能准确自动测试
- 自动记录电机消耗的功率
- 自动测试电机基速度
- 自动测试电机三相反电势
- 附带快速准确的全自动测试
- 软件自动判定电机是否合格
- 测试数据自动存储在测试项目的数据库中
YL-TCS 电机调零匹配检测系统
| ME系列 | ||||||||
| 参数名称 | YL-TCS-60-ME | YL-TCS-72-ME | YL-TCS-96-ME | YL-TCS-120-ME | YL-TCS-144-ME | YL-TCS-160-ME | YL-TCS-270-ME | YL-TCS-540-ME |
| 电机电压平台 | DC60 V | DC72 V | DC96V | DC120 V | DC144V | DC160 V | DC270V | DC540 V |
| 最大电机功率 | 6KW | 12KW | 15KW | 20KW | 35KW | 45KW | 65KW | 100KW |
| 位置编码器 | A,B,I 4096方波 | |||||||
| 编码器精度检测 | 是 | |||||||
| 系统温度检测 | 是 | |||||||
| 零点匹配精度 | 0.01⁰~0.3⁰ | |||||||
| 调零测试时间 | ≦60 S | |||||||
| 电机潜在故障点检测 | 包含 | |||||||
| 测试软件 | 1套（使用权） | |||||||
| 操作界面 | WindowS 10 单显示器 | |||||||
| 机柜尺寸 | 长x宽x高 1600mm x 600mm x600mm | |||||||
| 调试电机控制器 | 1套（定制） | |||||||
YL-TCS电机调零匹配检测系统
| XB系列 | ||||||||
| 参数名称 | YL-TCS-60-XB | YL-TCS-72-XB | YL-TCS-96-XB | YL-TCS-120-XB | YL-TCS-144-XB | YL-TCS-160-XB | YL-TCS-270-XB | YL-TCS-540-XB |
| 电机电压平台 | DC60 V | DC72 V | DC96V | DC120 V | DC144V | DC160 V | DC270V | DC540 V |
| 最大电机功率 | 6KW | 12KW | 15KW | 20KW | 35KW | 45KW | 65KW | 100KW |
| 位置编码器 | 旋转变压器 Sin Cos 输出 | |||||||
| 编码器精度检测 | 是 | |||||||
| 系统温度检测 | 是 | |||||||
| 零点匹配精度 | 0.01⁰~0.3⁰ | |||||||
| 调零测试时间 | ≦60 S | |||||||
| 电机潜在故障点检测 | 包含 | |||||||
| 测试软件 | 1套（使用权） | |||||||
| 操作界面 | WindowS 10 单显示器 | |||||||
| 机柜尺寸 | 长x宽x高 1600mm x 600mm x600mm | |||||||
| 调试电机控制器 | 1套（定制） | |||||||
