YL-ELE-SC-4896系列船舶动力控制器
瑜立智能YL-ELE-SC-4896系列船舶电动力控制器适用于电动船舶的动力控制与整船控制。
为客户创造价值
• 高耐工作环境能力
• 高防护等线IP67
• 无感控制
• 高能效比IE5
• 高可靠性
• 适配性能优良
产品特点
• 低发热设计
• 稳定使用寿命长 >3年
• 工作制：S9
• 控制电机类型：BLDC PMSM
• 冷却方式：

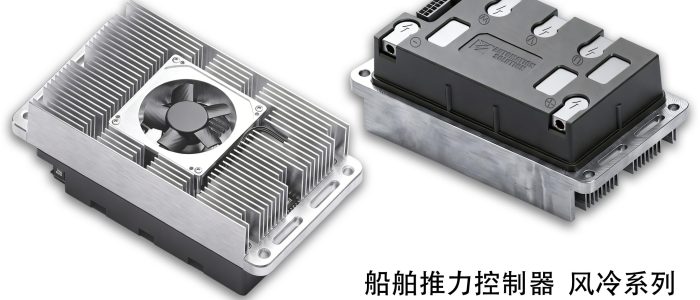

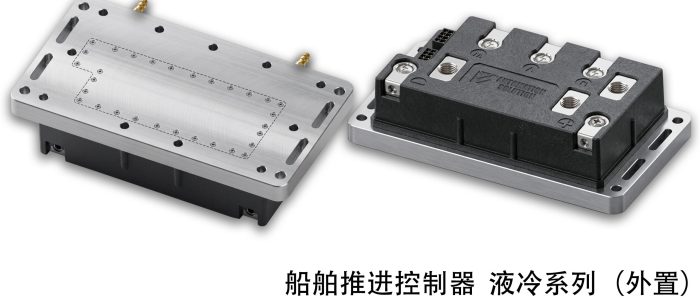

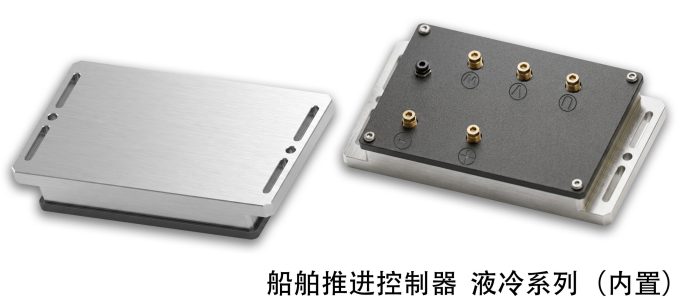

智能风冷/内置液冷/外置液冷
产品参数表
| 名称 | 参数 | ||||||||
| 型号 | YL-ELE-SC-48-F | YL-ELE-SC-60-F | YL-ELE-SC-72-F | YL-ELE-SC-48-SW | YL-ELE-SC-60-SW | YL-ELE-SC-72-SW | YL-ELE- SC-48-RW | YL-ELE- SC-60-RW | YL-ELE-SC-72-RW |
| 额定电压 | DC 48V | DC 60V | DC 72V | DC 48V | DC 60V | DC 72V | DC 48V | DC 60V | DC 72V |
| 额定功率 | 6KW | 8KW | 10KW | 8KW | 10KW | 12KW | 10KW | 12KW | 15KW |
| 冷却方式 | 智能风冷 | 智能风冷 | 智能风冷 | 内置液冷 | 内置液冷 | 内置液冷 | 外接液冷 | 外接液冷 | 外接液冷 |
| 产品类型 | 电动船舶动力控制器 | ||||||||
| 通信方式 | Can总线/RS485 | ||||||||
| 适用推进器（电机类型） | BLDC PMSM 类型电机 | ||||||||
| 控制方式 | 通信协议/转把控制/油门踏板 | ||||||||
| 控制方式 | 无感FOC 控制 | ||||||||
| 外壳材料 | PA66+GF30 | ||||||||
| 底座材料 | 铝 6061 | ||||||||

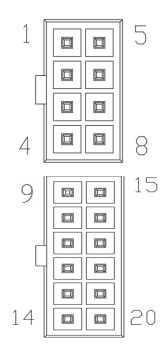

低压连接器型号对照
| 孔位 | 引脚定义 | 孔位 | 引脚定义 |
| 1 | 输入NTC+ | 11 | 预留外部温度信号 |
| 2 | 输入NTC- | 12 | 预留 |
| 3 | Modbus RS485A | 13 | 预留 |
| 4 | Modbus RS485B | 14 | 预留 |
| 5 | CAN_H | 15 | GND |
| 6 | CAN_L | 16 | GND |
| 7 | 预留 | 17 | 预留 |
| 8 | 预留 | 18 | 预留 |
| 9 | 预留加速信号 | 19 | 预留 |
| 10 | 预留制动信号 | 20 | 预留 |
机构尺寸图

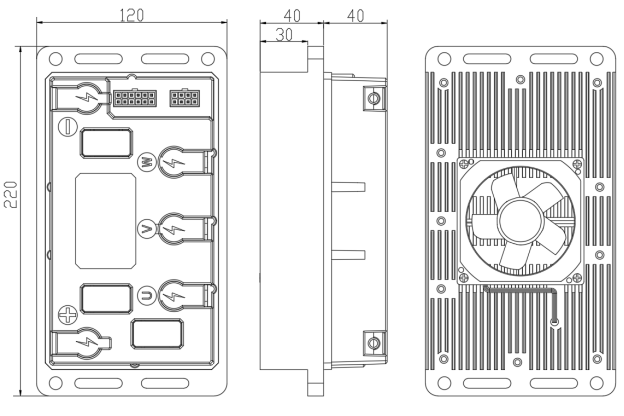

YL-ELE-SC-4896-F智能风冷系列

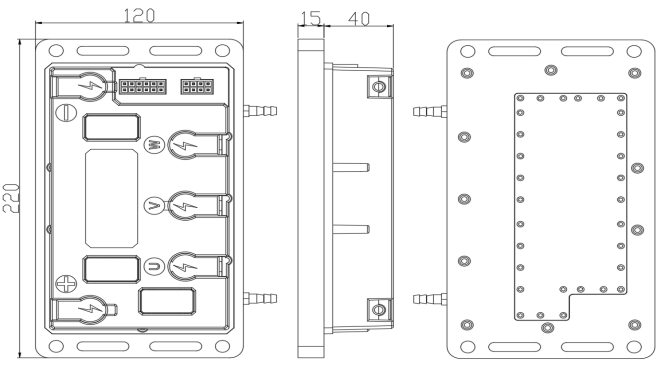

YL-ELE-SC-4896-SW内置液冷系列

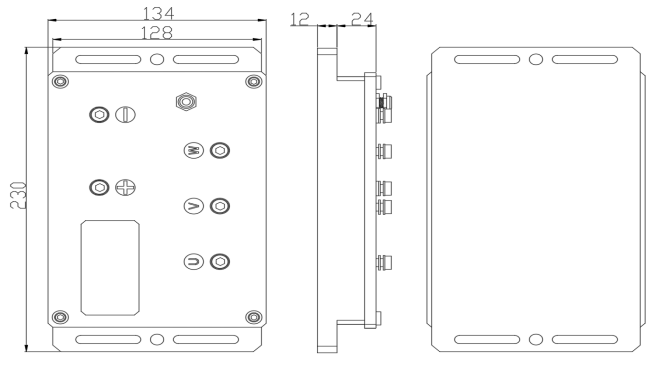

YL-ELE-SC-4896-RW外接液冷系列
