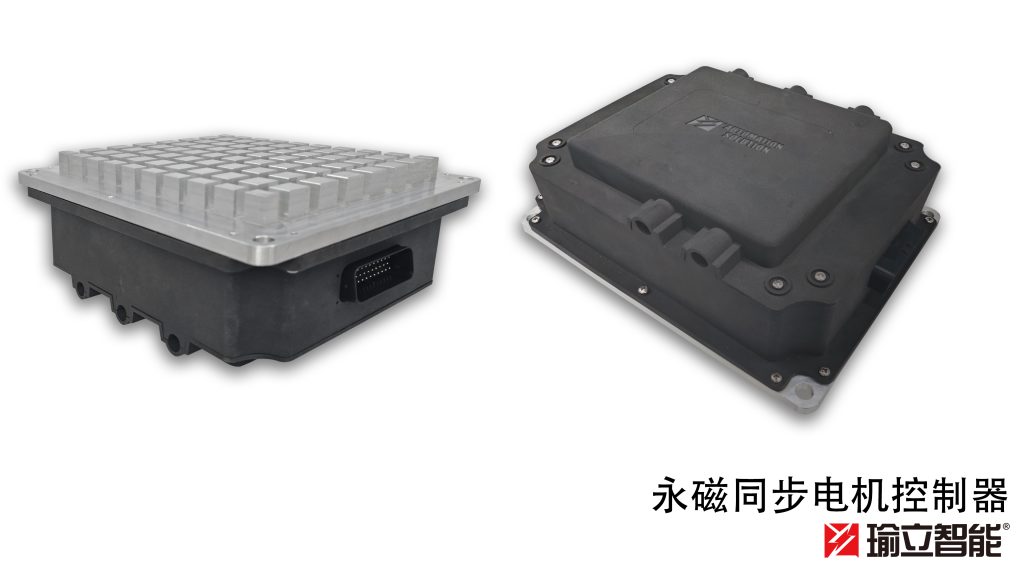

瑜立智能YL-EDCM电机控制器系列
广泛应用于车辆、机床、等稳定动力输出场合
为客户创造价值
高耐工作环境能力
– 宽温度耐受能力保障可靠性
– 宽电压工作范围产品通用性强
– 高防护等线 IP67
– 自动虑除外部干扰信号设计使用寿命更长
• 标准化设计：优化产品结构，降低用户使用成本
• 性能冗余设计：产品在耐受外部环境，电磁干扰性能优越，故障少，减少或免除用户售后支出。
产品特点
宽温度工作范围(-40ºC~150ºC)稳定使用寿命长 >5 年
工作制：S9
控制电机类型：3 相永磁同步电机
电机编码器类型：4 对极磁阻式旋转变压器
温度传感器类型：NTC 10K±1% B 值 3435
冷却方式： 自然风冷
控制器参数
| 序号 | 名称 | 参数 | |||||
| 1 | 产品编号 YL-EDCM- | 72-4KW-REL-A | 72-5KW-REL-B | 72-7.5KW-REL-C | 96-7.5KW-REL-D | 96-10KW-REL-E | 120-10KW-REL-F |
| 2 | 产品类型 | 三相永磁同步电机控制器 | |||||
| 3 | 通信方式 | Can 总线/RS485 | |||||
| 4 | 额定电压 | DC 72V | DC 72V | DC 72V | DC 96V | DC 96V | DC 120V |
| 6 | 冷却方式 | 自然风冷 | |||||
| 7 | 三相线固定方式 | M8 螺丝 | |||||
| 8 | 外壳材料 | PA66+GF30 | |||||
| 9 | 底座材料 | 铝 6061 | |||||
| 9 | 额定功率 | 4KW | 5KW | 7.5KW | 7.5KW | 10KW | 10KW |
| 10 | 峰值功率 | 8KW | 12KW | 20KW | 20KW | 22KW | 25KW |
| 11 | 工作制 | S9 | |||||
| 12 | 防护等级 | IP67 | |||||
| 13 | 工作温度 | -40ºC~150ºC | |||||
| 14 | 温度传感器 | NTC 10K 3950@25º | |||||
| 15 | 位置传感器 | 磁阻式旋转变压器 4 对极 | |||||
| 16 | 高低压隔离 | 有 | |||||
位置传感器
| 名称 | 参数 |
| 极对数 | 4对极 |
| 电源（输出） | 10K HZ AC7V rms |
| 变压比 | 0.286±10%静态 0.286±2%动态 |
| 电气误差 | ≤15 ′ |
| 输入阻抗 | 110±10Ω |
| 最低位置调零精度 | ≤0.3º |

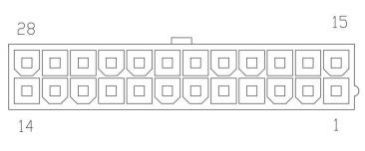

低压连接器型号对照表
| 孔位 | 引脚定义 | 孔位 | 引脚定义 |
| 1 | 输出旋变励磁正R+ | 15 | 预留加速信号 |
| 2 | 输出旋变励磁正R- | 16 | 预留制动信号 |
| 3 | 输入旋变正弦S+ | 17 | 预留外部温度信号 |
| 4 | 输入旋变正弦S- | 18 | 预留 |
| 5 | 输入旋变余弦C+ | 19 | 预留 |
| 6 | 输入旋变余弦C- | 20 | 预留 |
| 7 | 输入NTC+ | 21 | 预留 |
| 8 | 输入NTC- | 22 | 预留 |
| 9 | Modbus RS485A | 23 | 预留 |
| 10 | Modbus RS485B | 24 | 预留 |
| 11 | CAN_H | 25 | 预留 |
| 12 | CAN_L | 26 | 预留 |
| 13 | 预留 | 27 | 预留 |
| 14 | 预留 | 28 | 预留 |

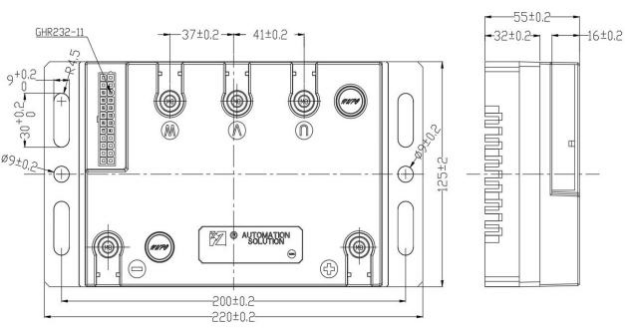

结构参数：单位mm
